电磁加热器

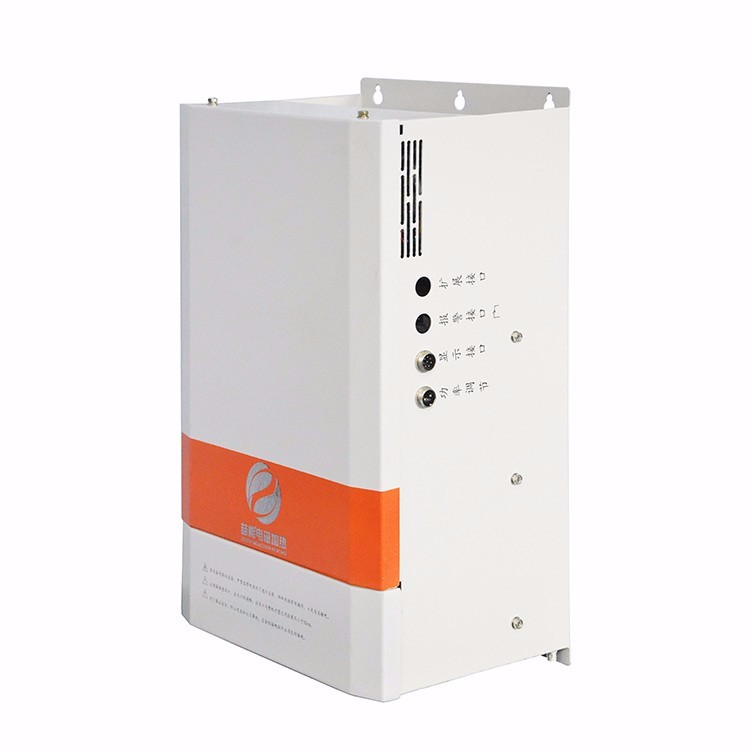

50KW智能加热电源PRODUCT ADVANTAGES

• 嵌入式软件+高度集成英飞凌IGBT模块+德仪32位数字信号处理器DSP+简洁对称的结构+大冗余设计，构成稳固的电磁加热控制系统；

  高密度加热——大功率结合密绕的感应线圈，满足高功率密度大能量加热工艺需求，适合产品的迅速升温场合如表层速热的淬火或成型；

  不锈钢加热——通过定制设计，可以实现弱导磁性材料的加热，实现对201、202、304、310、316等极弱磁性不锈钢负载的直接高效率加热。满足食品、药品、化工等特殊行业的应用；

  超高温加热——非传导式加热，负载的分子涡流运动直接产生热量。如果不受负载材料及使用保温的限制，加热温度可以一直往上升，有成熟的1800℃高温加热应用；

  高效率加热——热效率可以很容易做到95%以上，相比只有50%左右热效率的传统加热方式，节能效果非常显著，平均节能在30%以上，最高节能效果可以达到70%。平均加热速度与电阻丝方式相比，时间缩短1倍以上，提高设备生产率；

  全自动加热——实现多达30项的智能保护，还可以在不需要热敏电阻的情况下进行自动跟踪，加热过程实现全自动智能控制。

产品参数PRODUCT PARAMETERS

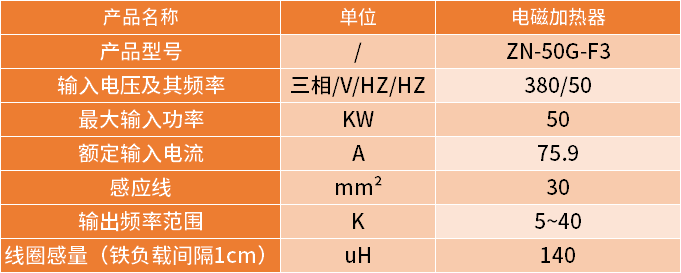

匹配电感参数表

注意：

1、表中数据仅为应用参考，因各种应用环境复杂，请根据实际负载情况在调试时来调整线圈的线径和感量。

2、输出线选择高频线和高温线都可以，但要视使用环境的不同加以选择，一般情况下高频线适合使用在低于150℃的工作环境，而高温线市场上有多种耐温级别。线径是基于通风条件较差的情况下给出的参考值。

3、电感量测试为数字电桥在1KHz、串联谐振档所得之数据。由于线圈与负载的距离以及负载本身特性的差异性很大，对工作感量影响很大，所以表中的感量数据为空载时的参考值。

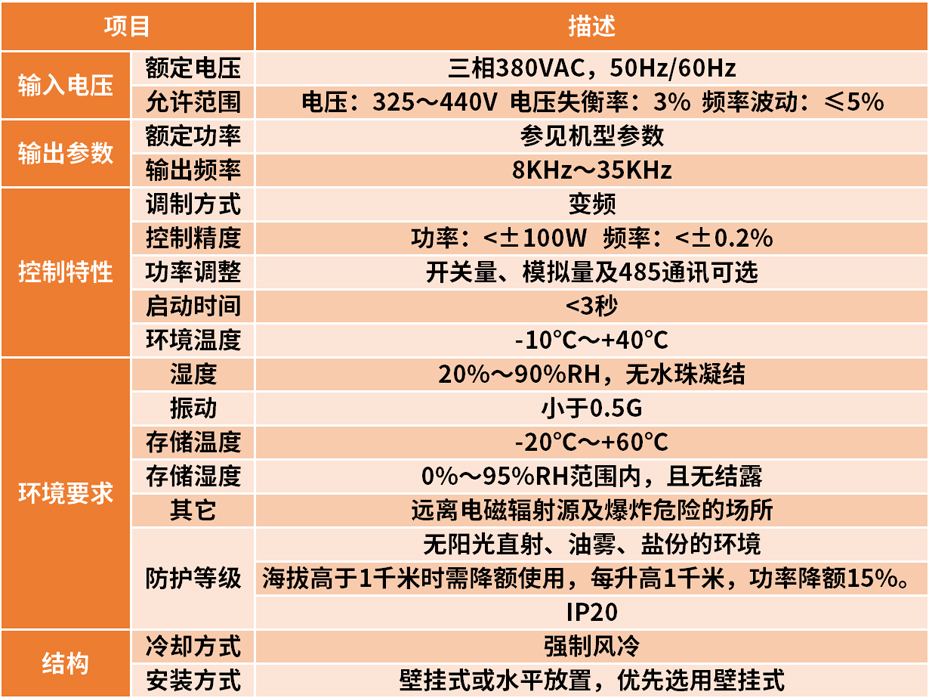

主要参数

外形尺寸图

外形尺寸及安装孔位尺寸对照表

L：机箱长度（含风扇及固定脚）；W：机箱宽度；H：机箱高度（含盖板）；A：上下两排安装孔间距；B：上排相邻两个安装孔间距；C：下排相邻两个安装孔间距

注：产品型号因为功能和程序的差异可能有不同的版本，实际型号没有全部罗列在表格内，大功率电源的尺寸为非标尺寸，可以根据应用的需求进行定制。安装孔的孔径为Ф7mm，用M6螺柱固定。

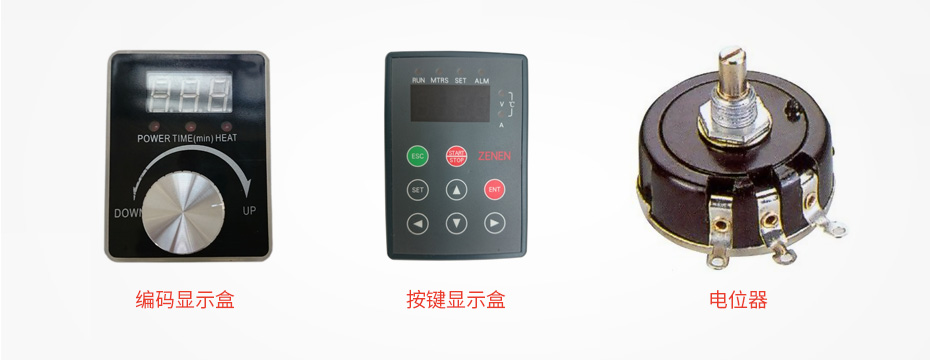

配件尺寸：（显示盒为二选一，两种显示不能混用）
